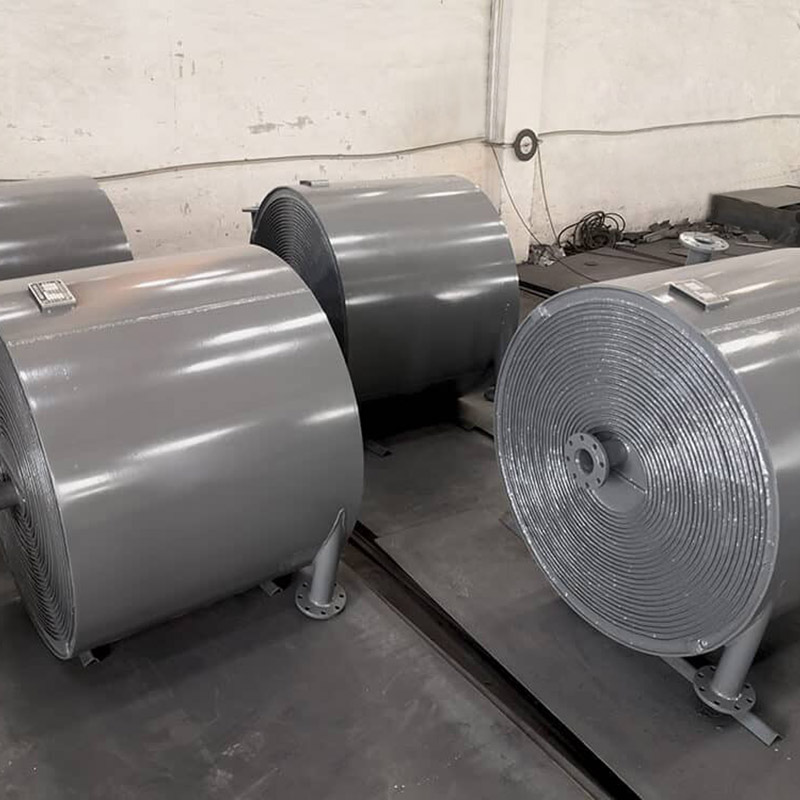

Ikke-avtakbar spiralplatevarmeveksler

Blant de ulike typene varmevekslere produsert av Wuxi Hongdinghua Chemical Equipment Co., Ltd., velges ofte den ikke-avtakbare spiralplatevarmeveksleren av kundene.

De strukturelle egenskapene til den ikke-avtakbare spiralplatevarmeveksleren:

Den ikke-avtakbare spiralplatevarmeveksleren er formet ved å rulle to parallelle tynne karbon- eller rustfrie stålplater, og danner et par spiralstrømningskanaler som er adskilt fra hverandre. De kalde og varme væskene strømmer i to kanaler atskilt av en spiralplate som varmeoverføringsoverflate. Et kanalavstandsstykke er sveiset mellom de to platene for å opprettholde avstanden mellom kanalene og også øke stivheten til spiralplaten. En sentral skilleplate er installert i midten av varmeveksleren for å skille de to spiralkanalene. Det er dekkplater eller hoder sveiset i topp og bunn, samt innløps- og utløpsrør for to væsker. Vanligvis er ett par innløp og utløp plassert på den periferiske kanten (forbindelsesrøret kan være tangentielt eller radialt), mens det andre paret er plassert på aksen. Alle endekanaler er sveiset og forseglet, med god tetteevne.

Bruk av ikke-avtakbar spiralplatevarmeveksler:

Den er egnet for industrier som kjemi, petroleum, løsemidler, farmasøytiske produkter, mat og drikke, maskineri, tekstiler, metallurgi, stålvalsing, forkoksing, etc. Den kan utføre damp-damp varmeveksling, gass-væske varmeveksling og væske-væske varmeveksling, og er også egnet for medium med høy viskositet som krever høye temperaturer som krever varmeutveksling, kjøling, kondensering og avkjøling. eksjon, og spillvarmegjenvinning.

Detaljer om ikke-avtakbar spiralplatevarmeveksler:

Den ikke-avtakbare spiralplatevarmeveksleren har følgende fordeler når det gjelder ytelse:

1. Høy termisk effektivitet: Den kan holde to typer varmevekslingsvæsker ved lave strømningshastigheter, stimulere turbulens og forbedre varmeoverføringseffektiviteten. Temperaturforskjellen til mediet kan være så liten som 1 â, noe som resulterer i lite varmetap; Under det samme trykktapet er varmeoverføringseffektiviteten 3 til 5 ganger den for en rørformet (skall og rør) varmeveksler; Varmegjenvinningseffektiviteten kan nå over 99 %.

2. Den har en kompakt struktur, lite volum og et lite gulvareal, som er omtrent 30 % av det til en rørformet (Shell og rør) varmeveksler.

3. Lave produksjonskostnader

4. Fleksibel drift

5. Enkel å installere, rengjøre og vedlikeholde, med selvrensende evne. På grunn av sin spiralstrøm av medium er smuss ikke lett å deponere; Enkel å rengjøre, kan vaskes med damp eller alkalisk løsning, enkel og lett å betjene, egnet for installasjon av rengjøringsenheter.

6. Lav motstand: Forbindelsesrøret på skallet har en tangentiell struktur. Mediet strømmer gjennom en enkelt kanal, noe som gir en høyere strømningshastighet enn andre varmevekslere. Lavt trykktap, kan brukes til å håndtere damp eller gass med stor kapasitet;

7. Flere enheter kan kombineres for bruk: Når en enkelt enhet ikke kan oppfylle brukskravene, kan flere enheter kombineres, men kombinasjonen må være i samsvar med følgende forskrifter: parallell kombinasjon, seriekombinasjon, og avstanden mellom enheter og kanaler er den samme. Hybridkombinasjon: En kanal i parallell og en kanal i serie.

8. Ved bruk av ikke-avtakbare spiralplatevarmevekslere for damp-damp varmeveksling, må kjølende sirkulerende vann utstyres. Når middeltrykket og temperaturen overstiger bruksområdet, bør andre varmevekslerstrukturer som skall- og rørvarmevekslere velges.

9. Forholdsregler for drift av ikke-avtakbare spiralplatevarmevekslere

(1) Når dampstrippingen er stoppet, bør temperaturen på begge sider av innløps- og utløpsslammet til varmeveksleren være under 40 â.

(2) Spiralplatevarmeveksleren bør brukes i samsvar med de spesifiserte kravene for å unngå skade. Den ikke-avtakbare spiralplatevarmeveksleren er et effektivt, energibesparende og lavinvesteringsvarmevekslerutstyr med utmerket ytelse.
